インド製マグネットワイヤーとは？xEV向け平角線の特徴・選定ポイント・調達メリットを解説

マグネットワイヤーとは

マグネットワイヤーは、モーターや変圧器などの巻線に使用される電線です。

導体の表面に薄い絶縁皮膜を施し、限られたスペースの中で高い絶縁性と導電性を両立できるよう設計されています。

一般電線との違い

一般電線は、電力や信号を安全に伝送する目的で使用され、導体の周囲を比較的厚い樹脂やゴムなどで被覆しています。

これに対しマグネットワイヤーは、モーターや変圧器のコイルとして高密度に巻き付けて使用するため、導体表面に非常に薄い絶縁皮膜を形成しています。

絶縁層を薄くすることで、同じスペースにより多くの導体を配置でき、コイル内部の導体占積率を高められます。

また、製品内部では発熱や振動、電圧負荷、油などにさらされるため、用途に応じて耐熱性、耐摩耗性、耐薬品性、絶縁性能などを備えた皮膜が使用されます。

マグネットワイヤーが使われる主な製品

マグネットワイヤーは、電気エネルギーと磁気エネルギーを変換する機器を中心に幅広く使用されています。

代表的な用途が、EVやハイブリッド車の駆動モーター、産業用モーター、家電製品のコンプレッサーやファンモーターです。

このほか、変圧器、発電機、リアクトル、電磁コイル、リレーなどにも採用されています。

製品ごとに必要な電流値、使用温度、電圧、巻線スペースなどが異なるため、導体材料や線材形状、絶縁皮膜、耐熱クラスを用途に合わせて選定します。

マグネットワイヤーの種類

マグネットワイヤーには、導体の形状や材料、絶縁方法によってさまざまな種類があります。

用途や必要な電流容量、巻線スペース、耐熱性などに応じて、適した線材を選定します。

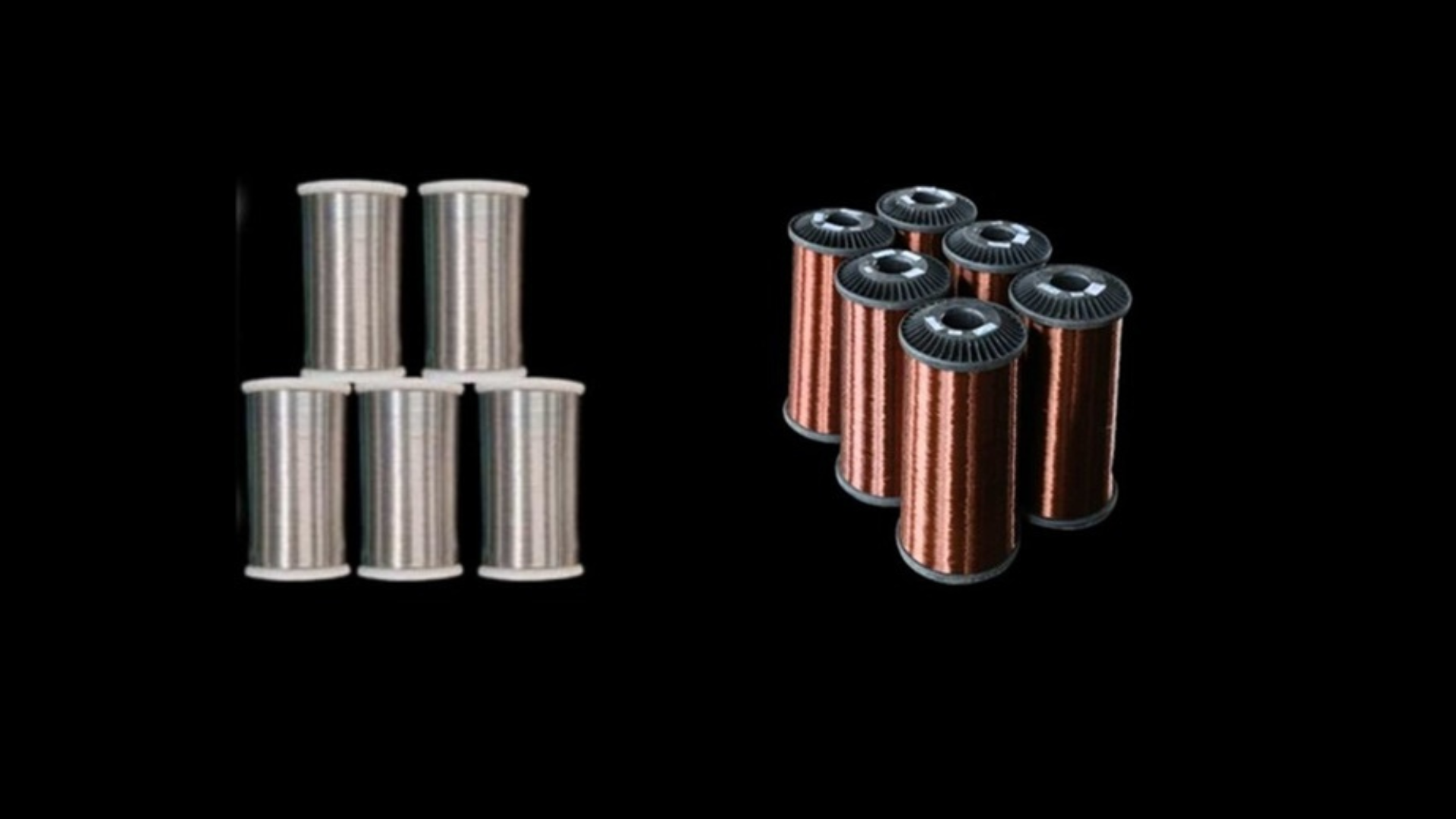

丸線（エナメル銅線・アルミ線）

丸線は、断面が円形の最も一般的なマグネットワイヤーです。

導体には主に銅やアルミが使用され、その表面にエナメルなどの絶縁皮膜を形成します。

巻線加工がしやすく、モーター、変圧器、コンプレッサー、家電製品など幅広い用途で採用されています。

銅線は電気抵抗を抑えやすく、アルミ線は軽量で材料コストを抑えやすいという違いがあります。

平角線

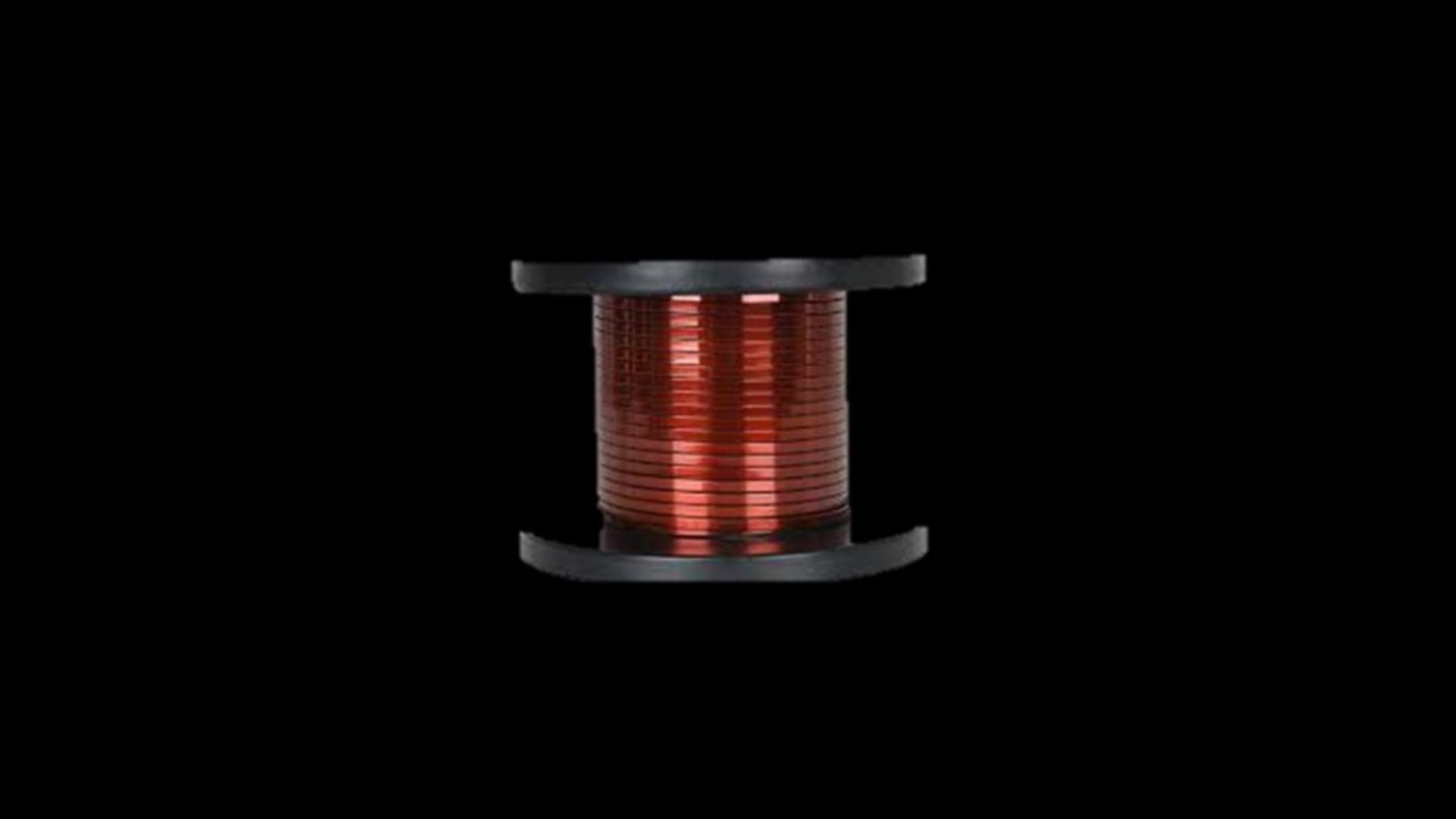

平角線は、断面が長方形に近い形状のマグネットワイヤーです。

丸線と比べて線材同士の隙間を小さくしやすく、限られた巻線スペースに多くの導体を配置できます。

このため、駆動モーターの小型化や高出力化を重視するxEV用途で広く使用されています。

ただし、コーナー部まで均一に絶縁皮膜を形成する技術と高い寸法精度が求められるため、線材仕様だけでなく製造・検査体制も確認が必要です。

CTC（転位導体）

CTCはContinuous Transposed Conductorの略で、複数の平角導体を束ねながら、それぞれの導体位置を一定間隔で入れ替える構造を持つマグネットワイヤーです。

主に大型変圧器や発電設備など、大電流を扱う機器の巻線に使用されています。

自己融着線

自己融着線は、絶縁皮膜の外側に接着性を持つ融着層を設けたマグネットワイヤーです。

巻線後に熱や溶剤などを加えることで、隣接する線材同士を固定できます。

コイル形状を保持しやすく、追加のワニス含浸や固定部材を減らしたい用途で使用されます。

xEVにおけるマグネットワイヤーの役割

xEVの駆動モーターでは、高出力化と小型化を両立するためにマグネットワイヤーの性能が大きく関わります。

導体形状や電気抵抗、絶縁性能を最適化することで、モーターの効率や搭載性を高められます。

モーターを小型・軽量化する

xEVでは、航続距離や車両レイアウトの観点から、駆動モーターの小型・軽量化が重視されています。

マグネットワイヤーはモーター内部の限られたスペースに巻線として配置されるため、導体の占積率がモーターサイズや出力密度に大きく影響します。

占積率を高めやすい平角線はこの点で有利で、アルミ線を採用すれば導体自体の軽量化にもつながります。

電気抵抗を抑えて電力損失を低減する

駆動モーターの巻線には大きな電流が流れるため、導体の電気抵抗が高いと電力損失や発熱が増えます。

電気伝導率の高い銅線を使用したり、導体断面積を適切に設計することで、巻線抵抗を抑えられます。

また、平角線を使って導体占積率を高めれば、限られた巻線スペースでも導体量を確保しやすくなり、モーターの高効率化を進められます。

高電圧化に対応する

xEVでは、高出力化や急速充電への対応を背景に、システムの高電圧化が進んでいます。

電圧が高くなるほど、マグネットワイヤーには高い絶縁性能が必要です。

特に重要なのが、皮膜厚、皮膜の均一性、コーナー部の被覆状態、PDIVです。

絶縁性能が不足すると部分放電による劣化リスクが高まるため、高電圧用途では絶縁皮膜の設計と品質管理が問われます。

xEV向けマグネットワイヤーを選定する際のポイント

xEV向けでは、導体材料や線材形状だけでなく、耐熱性や絶縁性能、寸法精度まで含めて選定する必要があります。

導体材料｜銅線とアルミ線

導体材料には主に銅とアルミが使用されます。

銅は電気伝導率が高く、同じ断面積であれば電気抵抗を低く抑えられるため、高出力モーターで広く採用されています。

アルミは銅よりも軽く、材料コストも抑えやすい点が特徴です。

ただし、同じ電流を流すには銅より大きな断面積が必要になるため、搭載スペースや接続方法まで含めた設計が必要です。

線材形状｜丸線と平角線

丸線は加工しやすく、幅広いモーターで使用されています。

これに対し、断面が長方形の平角線は導体占積率を高めやすく、小型化や高出力化を目的にxEVの駆動モーターで採用が増えています。

ただし、平角線は寸法精度やコーナー部の絶縁皮膜管理が難しく、製造技術や検査体制も重要な選定条件となります。

耐熱クラス

マグネットワイヤーは、モーター内部の発熱に耐えられる耐熱性能が必要です。

耐熱クラスは絶縁材料が長期間使用できる温度の目安で、Class 155、180、200、220などに分類されます。

xEVの駆動モーターでは高出力化によって巻線温度が高くなりやすいため、高耐熱クラスの製品が採用されています。

実際の選定では、通常運転時だけでなく、急加速や高負荷時の最高温度も踏まえて確認します。

絶縁皮膜の種類と厚さ

絶縁皮膜は、導体同士の短絡を防ぐ重要な層です。

ポリエステル、ポリアミドイミド、ポリイミドなどが使用され、必要な耐熱性や絶縁性能に応じて選定します。

高電圧モーターでは、皮膜の種類だけでなく厚さの設計も問われます。

皮膜を厚くすれば絶縁性能を高めやすい一方、導体占積率は低下します。

そのため、電圧条件やPDIV、巻線スペースを踏まえて適切な皮膜仕様を決めます。

寸法精度・皮膜の均一性

xEV向けでは、導体寸法や絶縁皮膜のばらつきも重要な確認項目です。

特に平角線では、幅や厚さ、コーナーRにばらつきがあると、巻線時の収まりや占積率に影響します。

また、皮膜が部分的に薄いと電界が集中し、絶縁性能が低下しやすくなります。

そのため、平均的な皮膜厚だけでなく、最小皮膜厚やコーナー部の被覆状態まで確認します。

xEV向けマグネットワイヤー調達における課題

xEV向けマグネットワイヤーは、品質や性能だけでなく、安定調達の観点からも慎重な見極めが求められます。

特に海外調達では、次のような課題があります。

特定国・地域へ依存しやすい

xEV向けマグネットワイヤーは、高い絶縁性能や寸法精度、安定した量産品質が必要なため、調達できるメーカーが限られます。

また、自動車用途ではサプライヤー認定や品質評価に時間がかかるため、一度採用したメーカーを簡単には切り替えにくい特徴があります。

地政学リスクや輸出規制、災害、物流停滞などに備えるには、複数地域で代替できる供給先をあらかじめ確保しておくことが重要です。

銅価格や物流費が変動する

マグネットワイヤーは原材料費の占める割合が大きく、特に銅価格の変動を受けやすい製品です。

加えて、海外調達では海上運賃、燃料費、為替の変動も調達コストに影響します。

単価だけで比較するのではなく、原材料価格の連動条件や輸送費、リードタイムまで含めて評価します。

EV向け高性能マグネットワイヤーの供給先が限られる

xEV向けでは、高耐熱、高PDIV、厚膜絶縁、高い寸法精度など、一般用途より厳しい性能が必要です。

そのため、仕様上は対応できても、量産時に安定した品質を維持できるメーカーは限られます。

設備仕様だけでなく、生産実績や検査体制まで確認して供給先を選びます。

海外メーカーの品質評価が難しい

海外メーカーを新規採用する際は、カタログ上のスペックだけでは量産品質を判断しにくい点が課題です。

寸法ばらつき、皮膜厚、ピンホール、PDIVなどは、実際の検査方法や管理基準まで確認する必要があります。

また、品質トラブル発生時の対応体制や改善スピードも見ておきたい点です。

現地監査、サンプル評価、試験データの確認などを通じて、量産前に品質管理体制を詳しく確認します。

インド製マグネットワイヤーのご紹介

NAGASE Mobilityでは、インドのマグネットワイヤーメーカーと連携し、xEVや産業機器向けの製品をご提案しています。

インドにおけるマグネットワイヤー生産体制

提携メーカーはインド北部・南部に生産拠点を持ち、銅線・アルミ線の幅広い製品を生産しています。

丸線、平角線、CTC、自己融着線などを取り扱い、自動車、EV、家電、HVAC、産業用モーター、変圧器など幅広い用途へ供給しています。

複数地域に生産体制を構築しているため、インド国内での現地調達に加え、日本やアジア向けの供給にも対応できます。

インドを新たな調達地域として加えたい企業にもご提案できます。

欧米OEM・Tier1への採用実績

グローバルに事業を展開する自動車OEMやTier1への供給実績があり、一部の自動車メーカーではTier2サプライヤーとして承認されています。

量産品でも継続的に高い顧客評価を得ています。

xEV向けでは製品スペックだけでなく量産品質も重要であり、グローバルな自動車サプライチェーンへの納入実績は、新たな海外調達先を評価する際の判断材料になります。

EV向け平角線にも対応

xEVの駆動モーターに使用する平角エナメル線にも対応しています。

Class 220やClass 240の高耐熱仕様に加え、ETP銅および無酸素銅に対応しています。また、ATFやオイルへの耐性を備えた仕様も選択可能です。

平角線で重要となる皮膜均一性（Concentricity）やコーナーR管理に注力しており、最大皮膜厚と最小皮膜厚の比を1.3未満で管理しています。

さらに、インラインピンホール検査や寸法測定などを通じて、高い絶縁信頼性と品質の安定化を図っています。

欧州製検査設備による品質管理

品質管理面では、欧州由来の設備技術も取り入れながら、EV向け平角線を中心に高度な検査体制を構築しています。

4台のカメラを使用した360°表面検査では、高さ10μmレベルの微細な欠陥まで測定しています。

最大2,500倍の3D顕微鏡、インラインピンホール検査、レーザー寸法測定、PDIV、タンデルタ、摩擦係数、往復摩耗などの検査にも対応しています。

寸法、表面状態、絶縁性能、機械特性を複数の工程で確認しています。

ULなど各種規格・認証への対応

取り扱うマグネットワイヤーはUL認証を取得しているほか、IEC 60317シリーズ、NEMA MW、ASTMなどの各種規格に対応しています。

EV向け平角線についても、耐熱クラスに応じたIEC規格への適合製品を用意しています。

日本国内だけでなく、北米、欧州、アジアなど複数地域で使用する場合は、仕向地や最終製品によって必要な規格が異なります。

使用地域や最終製品を確認したうえで、必要な規格に適合する製品を選定できます。

調達先の分散ニーズに対応

調達先の分散を検討する際、インドは有力な生産拠点の一つです。

提携メーカーはインド国内に複数の生産拠点を持ち、既存の調達先を維持したまま、第二・第三の供給元として追加する形でもご利用いただけます。

特定の国以外に供給ルートを確保したい場合や、仕向地ごとに供給元を分けたい場合の選択肢としてご提案しています。

EV市場拡大に伴う生産能力の向上

インドではEV市場の拡大を背景に、自動車向け部材の生産能力強化が進んでいます。

マグネットワイヤーメーカーも設備投資や品質向上を進めており、EV向け平角線をはじめとする高付加価値製品への対応が拡大しています。

日系企業の現地調達ニーズへの対応

インドに進出する日系OEMやTier1メーカーでは、現地調達率の向上やリードタイム短縮の観点から、インド国内サプライヤーの活用が進んでいます。

現地生産されたマグネットワイヤーを採用することで、輸送コストや在庫負担の低減に加え、安定供給にもつながります。

マグネットワイヤーの調達に関することならNAGASE Mobility

弊社では、インドのマグネットワイヤーメーカーとの提携を通じて、丸線からEV用平角線、CTC、自己融着線まで幅広い製品を提案しています。

導体材料、線材形状、耐熱クラス、絶縁皮膜、皮膜厚、寸法精度など、用途や要求仕様に応じた製品選定をサポートします。

また、海外メーカーからの調達で課題になりやすい技術資料や検査データの確認、サンプル評価、品質面の調整、物流まで一貫してご提案可能です。

インド製マグネットワイヤーの採用や、既存調達先の見直しを検討している方は、NAGASE Mobilityまでご相談ください。

※本WEBページに掲載されている画像の制作に生成AIを使用しています 。
