ナットのホルダー化とは。工程・メリット・課題から適用部品まで徹底解説

ナットのホルダー化とは

ナットのホルダー化とは、樹脂製のホルダー（キャップ）にナットを組み込み、一体化した状態で部品に適用する方法です。一般的には、樹脂部品を成形後、自動圧入機などでナットを圧入して固定します。

後工程でナットを組み付ける必要がなく、組立工数を削減しつつ安定した取り付けができます。自動車部品をはじめ、信頼性や精度が求められる用途で広く採用されています。

ナットホルダー化の工程

ナットのホルダー化は、樹脂製のホルダー（キャップ）を成形した後、ナットを圧入して固定する工程で進みます。ここでは一般的な工程の流れを順に解説します。

樹脂ホルダーの成形

ナットを保持する樹脂ホルダーは、射出成形によって製造されます。ホルダーの形状は、ナットの回転防止や抜け防止、位置決め機能を持つよう設計されます。

なお、ホルダーには同製品のランナーを粉砕したリサイクル樹脂を使用できるケースもあります。

ナットのセット

成形済みの樹脂ホルダーに対してナットをセットします。量産では自動圧入機を用いて、ナットを所定の位置へ正確に供給します。

ナットの向きや位置がわずかでもズレると、後工程での締結不良や品質ばらつきの原因となるため、安定した供給と確実な位置決めが重要です。また、ホルダー形状によってナットの回転防止や抜け防止を同時に実現できるため、組付け性と信頼性の向上につながります。

圧入固定

圧入工程では、ナットを樹脂ホルダー内に押し込み、機械的に固定します。ホルダー側の形状や寸法公差によって、ナットの保持力が決まります。

圧入条件が不適切な場合、ナットの浮きや傾き、樹脂の割れなどが発生する可能性があります。適切な圧入力と治具設計により、安定した固定状態を確保します。

組付け・一体化

ナットを圧入したホルダーは、最終製品に組み付けられ、一体構造として機能します。これにより、ナット単体でのアウトサート作業が不要となり、工程の簡略化と品質の安定化が図れます。

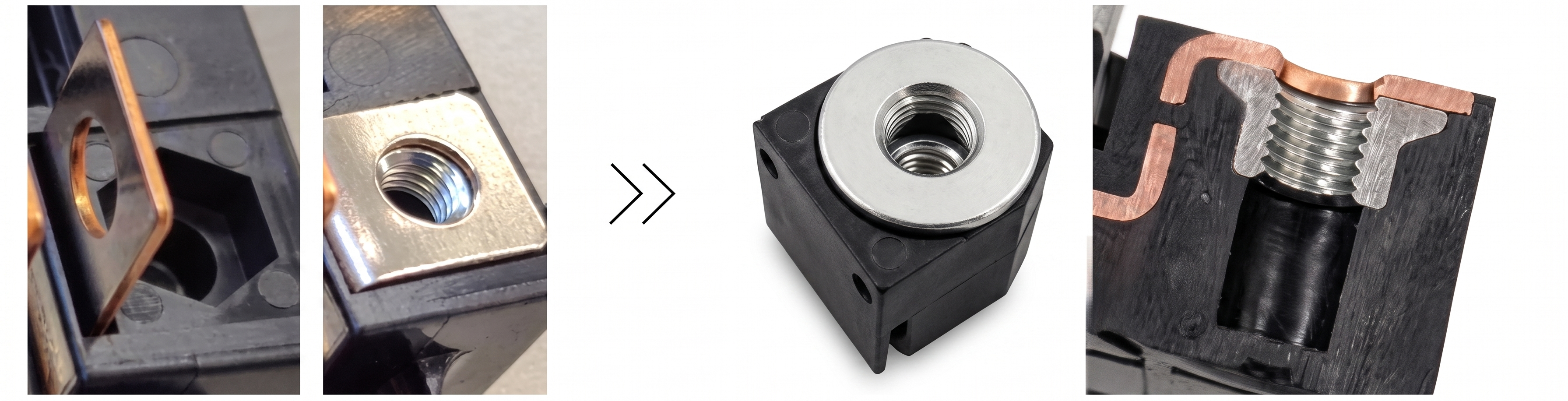

また、ホルダーによってナット周囲が覆われることで、袋ナットと同様の機能を持たせることができ、従来必要であった高価な袋ナットを使用せずに、安価な貫通ナットで代替可能となります。

ナットをホルダー化するメリット

ナットを樹脂部品と一体化すると、従来の後付け工程が不要になり、品質や作業効率の面で多くの利点が得られます。ここでは代表的なメリットを解説します。

工程を削減できる

従来は成形後にナットを圧入や溶着で取り付ける工程が必要でしたが、ホルダー化によりナットを保持した状態で供給できるため、後工程を簡略化できます。そのため組立工程や検査工程を減らすことができ、作業時間の短縮や人手の削減が期待できます。

工程がシンプルになることで、作業ミスの抑制や生産ラインの効率向上にもつながります。

コストを削減できる

通常は異物侵入防止のために袋ナットを使用するケースでも、樹脂ホルダーによってナットを覆うことができるため、安価な貫通ナットの使用が可能になります。また、ホルダー部分の樹脂は、同製品のランナー材を粉砕したリサイクル材を使用できる場合があり、材料コストの低減にもつながります。

寸法精度が上がる

ホルダー形状によってナット位置を安定して保持できるため、製品ごとの位置ばらつきを抑えることができます。後工程での圧入や手作業では発生しやすいズレを防ぎ、安定した精度を維持できます。

特に複数の締結部を持つ部品では、位置精度が組付け性に大きく影響するため、ホルダーによる位置管理は有効です。

脱落リスクがなくなる

ナットが樹脂ホルダーに保持された状態となるため、使用中に抜け落ちるリスクを低減できます。

振動や繰り返し荷重がかかる環境でも安定した固定状態を維持でき、製品の信頼性向上に役立ちます。後付けナットで発生しやすい緩みや脱落の懸念を抑えられる点も大きな利点です。

ナットのホルダー化が向いている部品の条件

ナットのホルダー化はすべての部品に適しているわけではありません。使用環境や要求仕様によって効果が大きく変わるため、適用条件を整理して検討することが重要です。

振動がある環境で利用される

振動が加わる環境では、後付けナットの場合に緩みや脱落が発生しやすくなります。ホルダー化したナットは安定して保持されるため、外部からの振動を受けても位置がずれにくくなります。

車載部品や電動機周辺など、振動条件が厳しい用途で採用すると、締結部の信頼性を高めることができます。

精度が必要

複数の締結箇所を持つ部品や、相手部品との位置関係が厳しい用途では、ナット位置の精度が重要です。

ホルダー化では形状によって位置を安定して管理できるため、ばらつきを抑えた配置が可能です。組付け時のズレや締結不良を防ぎたい場合に適しています。

作業性が悪い箇所で使用される

狭いスペースや奥まった位置にナットを取り付ける場合、手作業での組付けは時間や手間がかかります。

ホルダー化により部品にナットが組み込まれた状態で供給されるため、現場での作業負担を軽減できます。作業性が課題となる箇所では、効率向上の手段として有効です。

ナットのホルダー化に適した部品

ナットのホルダー化は、特に高い信頼性や精度が求められる部品で効果を発揮します。ここでは自動車分野を中心に代表的な適用例を紹介します。

樹脂部品においてナットを横方向から取り付ける必要がある構造では、従来のアウトサートでは対応が難しく、ナットホルダーの活用が有効です。

EVバスバー・電源分配部品

EVの電源分配部品では、大電流が流れるため確実な締結が重要です。ナットの緩みや接触不良は発熱や性能低下につながるため、安定した固定が求められます。

ホルダー化によりナット位置を安定させることで、組付け時のばらつきを抑えられます。さらに、振動環境でも締結状態を維持しやすくなり、電気接続の信頼性向上に効果があります。

また、バスバー接続部のようにナットが横方向に配置される構造では、アウトサートが前提となるケースが多く、ナットホルダーによって確実な固定と作業性の両立が可能になります。

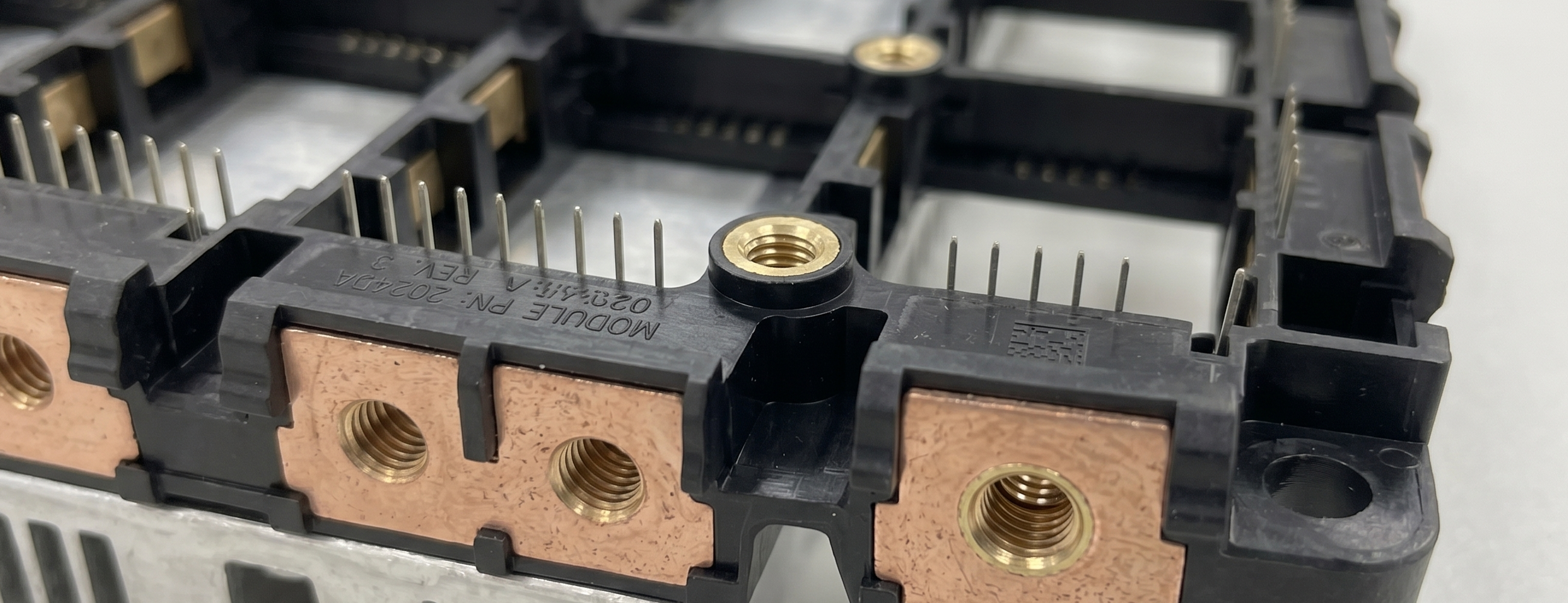

パワーモジュール周辺部品（IGBT・インバータ）

パワーモジュール周辺では熱と振動の影響を受けやすく、締結部の安定性が重要です。ナットのホルダー化により、ナット位置を安定して保持できるため、組付け精度を安定させられます。

また、狭いスペースでの作業が多い領域でも、あらかじめナットが組み込まれていることで作業負担を軽減できます。

スペース制約により横向きにナットを配置せざるを得ない設計では、ホルダー化により安価な標準ナットの使用が可能となり、コスト低減にもつながります。

ECU・制御ユニットケース

ECUなどの制御ユニットでは、内部基板や筐体の固定精度が製品品質に影響します。ナットのホルダー化により、ケースへのナット配置を高精度に管理でき、組立時のズレを抑えられます。

さらに、防振性や耐久性の観点でも安定した締結状態を維持しやすく、長期使用における信頼性確保に有効です。

ケース構造によっては側面から締結する箇所が存在し、従来は高価な袋ナットなどが必要になる場合がありますが、ナットホルダーを用いることで一般的なナットでの対応が可能となり、コストメリットを得られます。

自動車部品向けインサート成形技術ならNAGASE Mobility

電動化が進む自動車分野では、軽量化や高信頼性を実現するための締結技術が重要視されており、ナットのホルダー化は、工程の簡略化と高精度化を両立できる有効な手法の一つです。

パワーモジュール周辺部品や電源分配部品のように、高い電気的信頼性や機械的強度が求められる部品では、ナット固定と成形を一体で検討することが重要です。

NAGASE Mobilityでは、ナットのホルダー化をはじめとしたインサート成形技術を活用し、複雑形状部品や複数工程を伴う部品に対して、量産を見据えた設計提案から伴走支援を行っています。

単なる成形技術の提供にとどまらず、用途や要求特性に応じた最適な金属・樹脂材料の選定、ナット形状や固定構造、金型構造の最適化、さらに量産立ち上げを見据えた加工プロセス設計まで、一貫した対応ができます。

図面や仕様をご提示いただければ、用途や課題に応じた最適なご提案をいたします。
電気自動車部品向けのナットホルダー化のご相談は、ぜひお気軽にお問い合わせください。
