型内タイバーカットとは。工程・メリット・課題から適用部品までわかりやすく解説

型内タイバーカットとは

型内タイバーカットとは、射出成形の工程中に金型内で不要部を切断する加工方法です。

一般的には成形後に別工程でカット処理を行いますが、本手法では成形と同時に切断まで完了します。
そのため、製品の仕上がり品質を高い水準で維持しながら、工程の簡略化もできます。

特に精密部品や高い接触品質が求められる分野で採用が進んでいる技術です。

型内タイバーカットの工程

型内タイバーカットは、成形と切断を一体で行う工程です。ここでは、一般的な工程の流れを紹介します。

樹脂充填・成形工程

まず、溶融した樹脂を金型内に射出し、キャビティ内を満たします。
その後、圧力を維持しながら冷却を進め、製品の形状を安定させます。

この段階では、後工程のカット精度に影響しないよう、樹脂の流動や収縮を考慮して成形条件を設定することが重要です。

均一に充填し適切に冷却することで、歪みやバリの発生を抑えたまま次の工程へ移ります。

金型内での位置決め・クランプ

成形されたワークは、金型内で所定の位置に正確に保持されます。

切断位置のズレを防ぐため、ガイドやピンなどを用いて位置決めが行われ、同時にクランプ機構によってしっかりと固定されます。

この工程の精度が不十分だと、カット面のばらつきや寸法不良につながります。
そのため、金型設計段階から位置決め方法や保持力のバランスを十分に検討する必要があります。

カット機構の作動（スライド・パンチ）

位置決めと固定が完了した後、金型内部に組み込まれたスライドやパンチが作動し、不要部の切断動作が行われます。
これらの機構は成形機の動きと連動しており、適切なタイミングで確実に作動する設計が重要です。

切断時の荷重や摩耗も考慮し、耐久性と再現性を両立させることが重要です。

不要部の切断・分離

作動したカット機構によって、ゲートや不要な突起部が切断され、製品本体と分離されます。
金型内で切断が完了するため、カット面は滑らかでバリの発生も抑えられます。

また、切断時に発生する微細な異物が外部に持ち出されにくく、製品の清浄性も保たれます。
この工程では、切断面の仕上がりと安定性が品質評価に重要です。

離型・製品取り出し

最後に、成形と切断を終えた製品を金型から取り出します。
エジェクタピンなどで製品を押し出し、次の成形サイクルへ進みます。

この段階では、製品に傷や変形が生じないよう、離型方法や取り出し動作を最適化することが重要です。
工程内で切断まで完了するため、後工程を追加する必要がなく、そのまま次工程や検査へ進める点が特長です。

型内タイバーカットのメリット

型内タイバーカットは、品質と生産性の両面で多くの利点があります。
従来工法と比較した際の代表的なメリットは次のようになります。

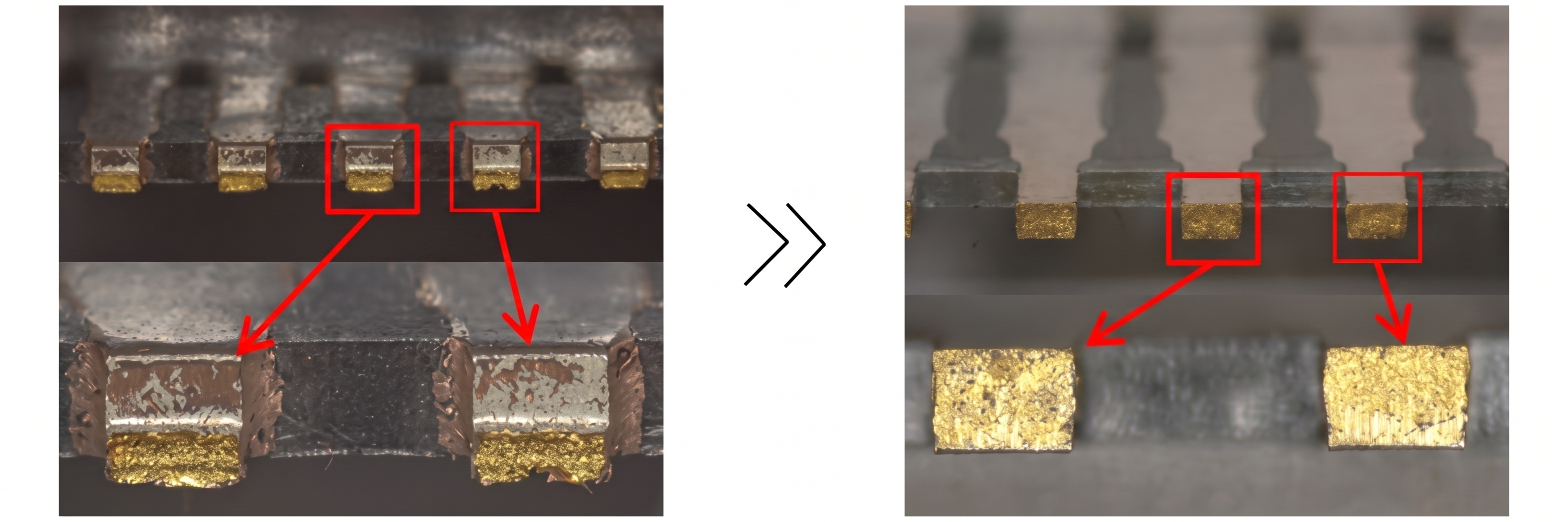

カット面の品質が良い

金型内で切断が行われるため、外部での後加工に比べてカット面の仕上がりが安定します。
刃物の位置や動作が金型によって制御されることで、バリや欠けの発生を抑えやすく、均一な断面が得られます。

また、成形直後の状態で切断されるため、材料の変形が少なく、見た目の美しさと機能性を両立できます。

樹脂の巻き込み・汚染がない

金型内で不要部が切り離されるため、後工程で発生しやすい樹脂片の巻き込みや異物付着を防ぎやすくなります。

外部でのカットでは、切断時に発生した微細な粉や破片が製品表面に残るケースがありますが、本手法ではそのリスクが低減されます。
結果として、清浄性が求められる電子部品や精密部品において、安定した品質維持につながります。

寸法精度が安定する

切断位置が金型内で厳密に管理されるため、寸法のばらつきが小さくなります。

外部加工ではワークの位置ズレや固定状態の影響を受けやすい一方、型内タイバーカットでは同一条件での加工が繰り返されます。

そのため、製品ごとの寸法差を抑えやすく、組み付け精度や機能面の信頼性向上につながります。
量産時にも安定した品質を維持しやすい点が特徴です。

工程を削減できる

成形と切断が同一工程内で完結するため、従来必要だった後加工工程を省略できます。
これにより、設備や人手の負担を軽減し、生産ライン全体の効率向上が期待できます。

また、工程間の搬送や段取り替えが不要となることで、リードタイムの短縮にもつながります。

型内タイバーカットの課題

型内タイバーカットは多くのメリットがある一方で、導入や運用にはいくつかのハードルも存在します。
ここでは代表的な課題について紹介します。

金型設計が難しい

型内で切断機構を成立させるためには、通常の成形金型に加えてスライドやパンチなどの構造を組み込む必要があります。
そのため、製品形状だけでなく切断動作やタイミングまで含めた設計が求められます。

各部品の干渉や動作精度の確保も重要となり、設計段階での検討項目が大幅に増えます。
結果として、設計難易度が高く、経験やノウハウの差が品質に影響しやすい領域です。

加工の難易度が高い

複雑な構造の金型には、高精度な加工技術が欠かせません。
特にスライド部やパンチ周辺は厳密な寸法管理が必要で、わずかな誤差でも動作不良や摩耗の原因になります。

さらに、可動部の組み付け精度や摺動面の仕上げも品質に直結します。
そのため、一般的な金型より製作難易度が高く、対応できる加工技術や設備が限られる点が課題です。

コストが高い

設計の複雑化や加工難易度の高さに伴い、金型製作にかかる初期コストは高くなる傾向があります。
また、可動機構が増えることで部品点数も多くなり、メンテナンスや部品交換の負担も増加します。

一方で、量産時の工程削減によってトータルコストの最適化が図れるケースもあります。
そのため、導入にあたっては初期投資と生産効率のバランスを踏まえた検討が重要です。

型内タイバーカットに向いている部品の条件

型内タイバーカットはすべての製品に適しているわけではなく、特定の条件下で大きな効果を発揮します。
ここでは採用を検討する際の判断ポイントを紹介します。

接触品質が重要

端子や接点など、他部品との接触状態が性能に直結する部品では、カット面の状態が重要な評価項目となります。
型内タイバーカットでは、金型内で安定した条件のもと切断が行われるため、表面の乱れや微細なバリを抑えやすくなります。

その結果、接触抵抗のばらつきを低減し、安定した性能を維持しやすくなります。
電気的特性や信頼性が重視される用途に適しています。

また、後工程でワイヤーボンディングなどの接合工程がある場合、端子部のカット面品質が接合強度（シェア強度）に影響するケースもあります。
型内で安定した切断を行うことで、こうした接合信頼性を向上できます。

寸法精度が厳しい

組み付け精度や機能要件が厳しい部品では、カット位置のばらつきが課題となります。
型内タイバーカットでは、金型内で位置が固定された状態で切断が行われるため、寸法の安定性を確保できます。

外部加工に比べて個体差を抑えやすく、製品間のばらつきを低減できます。
高精度な嵌合や位置決めが必要な部品において、有効な選択肢となります。

大量生産で工数や部品点数削減のメリットが大きい

生産数量が多い製品では、工程削減の効果が大きくなります。
型内タイバーカットを採用することで後工程が不要となり、設備や作業の削減につながります。

さらに、別部品で対応していた機能を一体化できるケースもあり、部品点数の削減にもつながります。
量産規模が大きいほど、こうした効率化のメリットが積み重なり、全体最適の観点で有利になります。

型内タイバーカットに適した部品

型内タイバーカットは、すべての部品に適用できるわけではなく、特定の特性を持つ製品で効果が出やすい工法です。

特に電気自動車（EV）では、「接触品質」「寸法精度」「量産性」が重要となる部品に適しています。
ここでは代表的な部品をカテゴリごとに紹介します。

バッテリー関連端子・バスバー

バッテリーモジュール内のバスバー端子やセンス端子などは、電流が直接流れる重要な部品です。
接触抵抗のばらつきや発熱を防ぐため、カット面の状態が性能に大きく影響します。

型内タイバーカットでは、バリを抑えた安定した切断ができるため、品質のばらつきを抑えやすくなります。
また、セル数に応じて使用数が多く、量産による工程削減の効果も大きい分野です。

高電圧コネクタ・充電系端子

インバータやモーター接続用の高電圧コネクタ端子、充電インレット端子などは、高電流・高電圧で使用される部品です。
わずかな形状の違いや表面の乱れが、発熱や接触不良につながるため、寸法精度と切断面の品質が重要です。

型内タイバーカットを使うことで、位置のばらつきを抑えながら安定した品質で加工でき、厳しい要求に対応しやすくなります。

制御機器・ハーネス用端子部品

ECUやインバータ内部の端子、ワイヤーハーネス用端子、リレー・コンタクタの接点部品などは、小型で点数が多い部品です。
微細なバリや寸法のばらつきが、嵌合不良や接触不良の原因になります。

型内タイバーカットを採用することで、ばらつきを抑えつつ後工程を減らすことができ、生産効率の向上にもつながります。

型内タイバーカットのご相談はNAGASE Mobilityへ

型内タイバーカットは、成形と切断を一体化することで、品質の安定化と工程削減を同時に実現できる有効な工法です。
特にEV部品のように、高い接触品質や寸法精度、量産性が求められる分野において、その価値はますます高まっています。

一方で、金型構造の複雑化や設計難易度の高さといった課題もあり、単に工法を導入するだけでなく、製品設計・材料選定・金型設計を一体で最適化することが重要です。

NAGASE Mobilityでは、型内タイバーカットをはじめとしたインサート成形・複合加工技術を活用し、複雑形状部品や高機能部品に対して、量産を見据えた設計提案から伴走支援を行っています。
